窑炉技术 | 陶瓷技术 | 玻璃技术 | 论文选刊 | 耐火技术 | 基本常识 | 马上登陆
铝合金固溶及时效处理炉-中国窑炉信息网
 当前位置:首页>>技术交流>> 冶金窑炉

铝合金固溶及时效处理炉
(发布日期:2017-4-17 17:03:13)
  浏览人数:1369

点此滚屏鼠标双击自动滚屏


  连续式铝合金淬火炉适用于对大、中型铝合金产品零部件的固溶处理及时效处理。本设备专供铝铸件、型材大批量固熔、时效热处理。本设备与电气控制配套使用,具有很高的自动化程度。

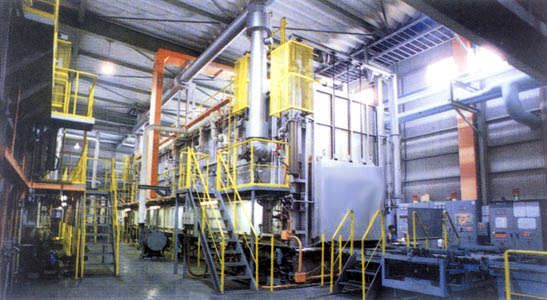

  连续式铝合金淬火炉是由加热炉罩和移动式底架组成的。方形(或圆形)炉罩顶装有起重机,通过链条和挂钩可将料筐吊至炉膛。炉罩由型钢支起,底部有气动(或电动)操作的炉门。位于炉罩下方的底架可沿轨道移动、定位,底架上面载有淬火水槽和料筐。生产时,将底架上的料筐移至炉罩正下方,打开炉门,放下链条及挂钩将料筐吊入炉膛,关闭炉门后进行加热。淬火是地,先将底架上的水槽移至炉罩正下方,然后打开炉门,放下链条,将料筐(工件)淬入水中。

  连续式铝合金淬火炉主要技术特点:

  本电炉主要由炉体(包括炉门)、炉衬、炉门升降、炉车、炉

  车传动机构、电加热装置、温度控制及记录系统等主要部分组成。

  具体可根据用户要求定制

  连续式铝合金淬火炉工作原理:

  在淬火中冷却速度是一个能影响淬火质量并决定残余应力的重要因素,也是一个能对淬火裂纹赋于重要乃至决定性影响的因素。为了达到淬火的目的,通常必须加速零件在高温段内的冷却速度,并使之超过钢的临界淬火冷却速度才能得到马氏体组织。就残余应力而论,这样做由于能增加抵消组织应力作用的热应力值,故能减少工件表面上的拉应力而达到抑制纵裂的目的。其效果将随高温冷却速度的加快而增大。而且,在能淬透的情况下,截面尺寸越大的工件,虽然实际冷却速度更缓,开裂的危险性却反而愈大。这一切都是由于这类钢的热应力随尺寸的增大实际冷却速度减慢,热应力减小,组织应力随尺寸的增大而增加,最后形成以组织应力为主的拉应力作用在工件表面的作用特点造成的。并与冷却愈慢应力愈小的传统观念大相径庭。对这类钢件而言,在正常条件下淬火的高淬透性钢件中只能形成纵裂。避免淬裂的可靠原则是设法尽量减小截面内外马氏体转变的不等时性。仅仅实行马氏体转变区内的缓冷却不足以预防纵裂的形成。一般情况下只能产生在非淬透性件中的裂纹,虽以整体快速冷却为必要的形成条件,可是它的真正形成原因,却不在快速冷却(包括马氏体转变区内)本身,而是淬火件局部位置(由几何结构决定),在高温临界温度区内的冷却速度显著减缓,因而没有淬硬所致。产生在大型非淬透性件中的横断和纵劈,是由以热应力为主要成份的残余拉应力作用在淬火件中心,而在淬火件末淬硬的截面中心处,首先形成裂纹并由内往外扩展而造成的。为了避免这类裂纹产生,往往使用水--油双液淬火工艺。在此工艺中实施高温段内的快速冷却,目的仅仅在于确保外层金属得到马氏体组织,而从内应力的角度来看,这时快冷有害无益。其次,冷却后期缓冷的目的,主要不是为了降低马氏体相变的膨胀速度和组织应力值,而在于尽量减小截面温差和截面中心部位金属的收缩速度,从而达到减小应力值和最终抑制淬裂的目的。

把本篇文章推荐给我的好友   打印本篇文章   关闭窗口


〖文章推荐〗
  控制好窑炉温度,才能炼.
  简析新窑炉程序的除尘变革
  玻璃窑炉的分类
  节能环保成陶瓷纤维主要.
  高性能耐磨耐火浇注料的.
  水泥窑耐火材料的选用探讨
  特种耐火材料的发展与高.
  铝合金固溶及时效处理炉
  炼铝工业炉用耐火材料的.
  铝电解炉、槽筑炉用隔热.
  铝合金时效炉之影响时效.
  工业炉的节能措施
  石家庄远航公司介绍换热.
  水泥工业脱硝技术及其影.
  简单介绍窑炉及其分类
关于我们
Copyright© 2018 中国窑炉信息网 All Rights Reserved
服务热线:010-82417632 传 真:010-82417635 QQ:13632878、19355744
京ICP备06041669号
